工业以太网交换机在电力DCS系统，发电站分散控制系统，即发电厂DCS系统。传统的DCS系统是通过PLC和执行部件以及数据采集相连，现在的DCS是将执行部件以及数据采集功能集成在了一起。电厂信息自动化、 智能化一直以来都是电网的发展方向，自７０年代中期出现以来，取得了飞速发展。为了进一步推动发电厂数字化和信息化的发展， 逐步实现 DCS系统的数据信息统一及遵循方便管理原则， 采用工业以太网交换机传输是发电厂工业控制及自动化水平发展的一大趋势。

方案介绍
     方案采用工业交换机和工业串口服务器，将采集到的现场数据进行光纤传输，解决了现场电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、稳定性和保密性，同时也解决了传输距离近的问题。
现场数据接入层通过工业串口服务器连接DCS的 I/O 层接口，将现场数据信息通过I/O 总线集中采集，将DCS控制信息统一集成。上行通过讯记千兆工业交换机组成光纤冗余环网连接工作站及应用服务器等，实现整个系统的冗余结构，保证数据传输的可靠性，稳定性。下行通过百兆工业交换机连接控制管理主机站,并可以通过级联的方式进行 I/O 站点的扩展。

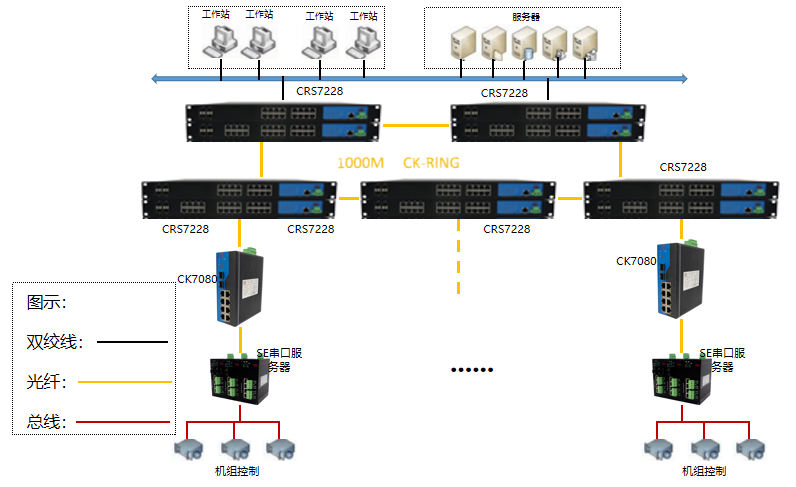

方案系统结构
