网络拓扑

产品选型
数据通信网采用讯记科技工业以太网交换机产品；
序号       产品型号                 产品名称 数量 单位
1    CRS7228-8FX 机架式网管工业以太网交换机      1 台
2    CPS3224G-16POE POE工业以太网交换机 3 台
3    CK4128-16FX 机架式全光口工业以太网交换机    1 台
4    CK1011-S202CD 工业以太网光纤收发器  15    台
方案特点

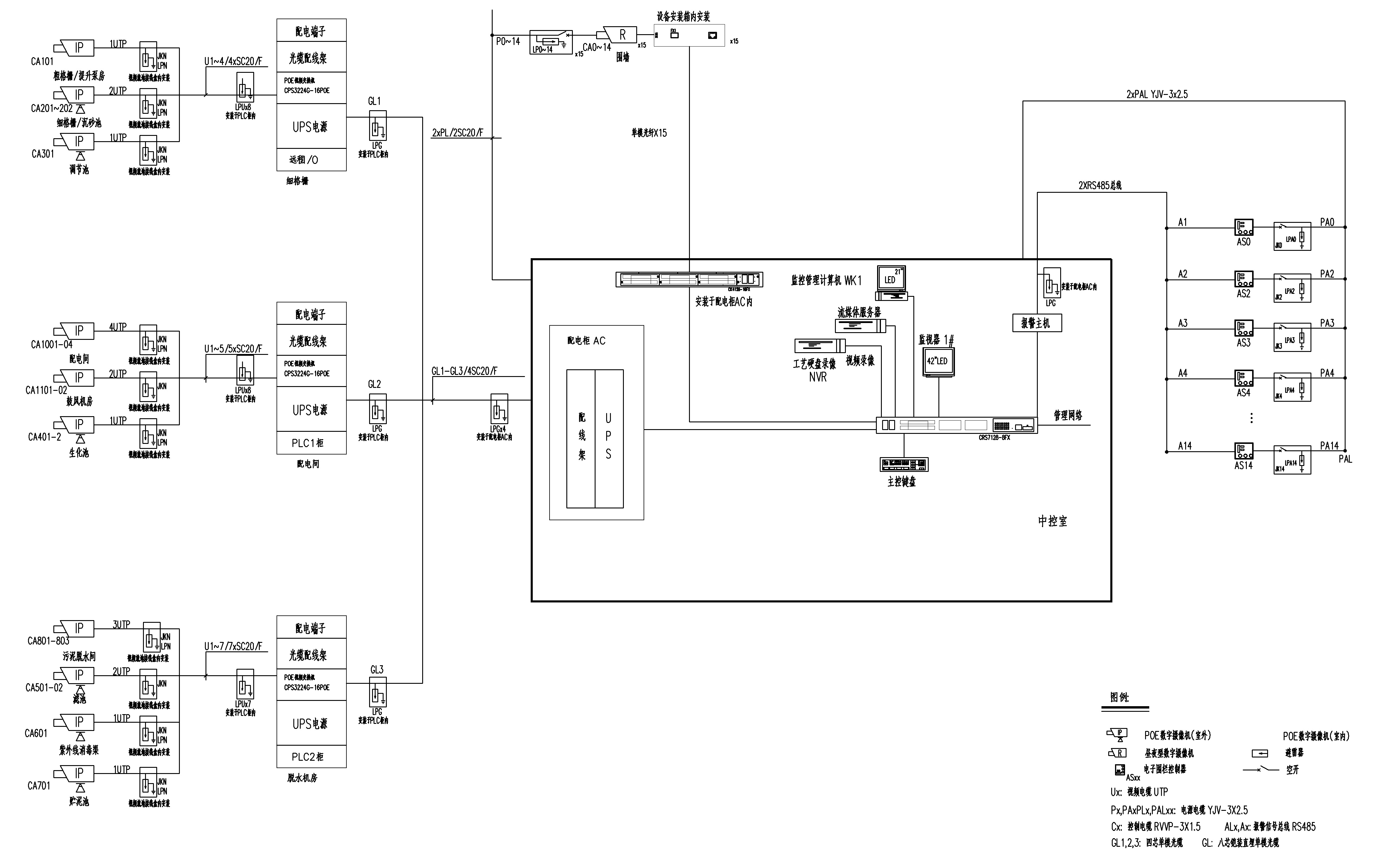

     整个监控网络采用星型的网络拓扑结构，中控室采用讯记科技CRS7228-8FX工业以太网交换机作为主干交换机直接与细格栅、配电间、脱水房行区域的CPS3224G-16POE 讯记科技工业以太网POE交换机和中控室配电柜的CK4128-16FX全光口工业以太网交换机进行星型链接。中控室配电柜的CK4128-16FX全光****换机作为分支交换机与厂区周边围墙区域15个视频监控点位通过星型拓扑链接。主干交换机采用千兆光纤链路进行数据交换，提高了数据交换的带宽和支持大数据量的网络交换。本网络方案可满足4K分辨率接入多达261个监控视频摄像头。
    产品采用讯记科技具有多年成熟应用的CRS7228系列模块化机架式工业以太网交换机，产品采用无风扇、低功耗、工业设计，-40~75℃冗余宽温工作范围，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案，支持 SNMP V3.0、SNMP TRAP、IGMP Snooping，故障自诊断功能；讯记科技工业以太网POE交换机CPS3224G-16POE，采用高强度IP40防护外壳，工业级EMC设计，支持宽范围冗余电源输入以增加通讯网络的可靠性。可同时支持IEE802.3 at /af模式(16个端口15.4W或8个端口30W)，可以作为PSE为其他设备供电； 支持0~2个1000BASE-X SFP接口根据业务需求灵活的进行光电端口组合。采用工业POE交换机可满足现场符合IEEE802.3 at /af标准的受电终端设备接入网络，同时为现场大大减少了施工的工作量以及布线成本。
